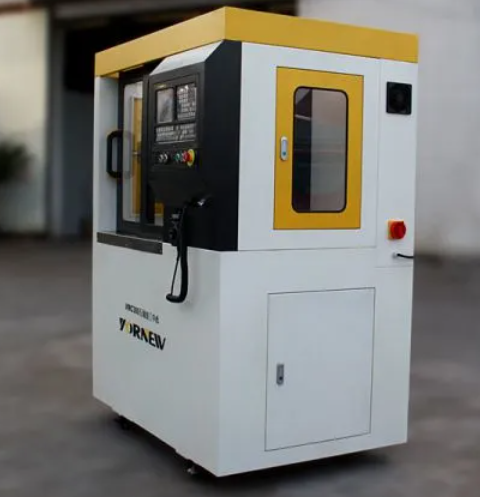

Yornew VMC300 — профессиональный компактный 5-осевой обрабатывающий центр с ЧПУ

Промышленная производительность и высокая точность в компактном исполнении

Yornew VMC300 — современный 5-осевой обрабатывающий центр с ЧПУ, разработанный для предприятий, инженерных лабораторий, образовательных учреждений и производителей, которым требуется высокая точность обработки, полноценная пятиосевая интерполяция и автоматизация производственного процесса.

В отличие от компактных фрезерных станков начального уровня, VMC300 изначально создавался как профессиональный 5-осевой обрабатывающий центр. Станок оснащён промышленной системой управления с поддержкой RTCP (Rotation Tool Center Point), автоматической сменой инструмента, сервоприводами по всем пяти осям и литой чугунной станиной, обеспечивающей высокую жёсткость конструкции.

Компактные размеры позволяют использовать оборудование в мастерских, учебных центрах и небольших производственных помещениях, при этом по своим возможностям VMC300 соответствует требованиям профессиональной обработки сложных деталей.

---

Для кого подходит Yornew VMC300

Станок станет отличным решением для:

• машиностроительных предприятий;
• инженерных и конструкторских бюро;
• производителей пресс-форм;
• авиационной и автомобильной промышленности;
• производителей медицинских изделий;
• образовательных учреждений;
• технических университетов;
• исследовательских лабораторий;
• предприятий мелкосерийного производства;
• мастерских по изготовлению прототипов.

---

Почему выбирают Yornew VMC300

Полноценная одновременная 5-осевая обработка

Главное преимущество VMC300 — полноценная пятиосевая обработка с одновременным управлением всеми осями.

Система поддерживает функцию RTCP, благодаря которой инструмент автоматически сохраняет правильное положение относительно поверхности детали при изменении угла наклона.

Это позволяет:

• обрабатывать сложные пространственные поверхности;
• значительно уменьшить количество переустановок заготовки;
• повысить точность изготовления;
• сократить производственный цикл;
• эффективно выполнять обработку деталей сложной геометрии.

---

Промышленная система управления

В стандартной комплектации используется фирменная YORNEW 5-Axis CNC System.

По желанию заказчика станок может оснащаться промышленными системами управления:

• Siemens SINUMERIK 808D;
• Siemens SINUMERIK 828D;
• FANUC Series Oi-MF Plus.

Такое решение позволяет интегрировать оборудование в существующее производство и использовать привычную среду программирования.

---

Высокоскоростной шпиндель

VMC300 комплектуется шпинделем мощностью 2,2 кВт с диапазоном скоростей от 100 до 24 000 об/мин.

Конус шпинделя ISO20 обеспечивает совместимость с широким ассортиментом режущего инструмента.

Высокая скорость вращения позволяет выполнять:

• чистовое фрезерование;
• высокоточную обработку;
• сверление;
• нарезание резьбы;
• гравировку;
• обработку мелких деталей.

---

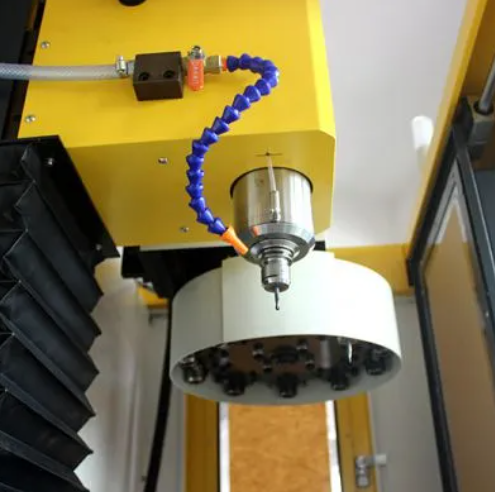

Автоматическая смена инструмента

Станок оснащён автоматическим магазином на 10 инструментов.

Использование ATC позволяет:

• выполнять несколько операций без участия оператора;
• сократить время переналадки;
• повысить производительность;
• автоматизировать изготовление сложных деталей.

---

Жёсткая литая конструкция

Основа VMC300 изготовлена из высококачественного чугуна.

Конструкция включает:

• литую станину;
• высокоточные линейные направляющие;
• шарико-винтовые передачи;
• сервоприводы по всем пяти осям.

Такая конструкция обеспечивает стабильную работу оборудования даже при интенсивной эксплуатации и обработке металлических деталей.

---

Автоматическое измерение инструмента и заготовки

Опционально станок может оснащаться измерительным щупом.

Он позволяет автоматически выполнять:

• центрирование;
• выравнивание заготовки;
• коррекцию угла установки;
• измерение глубины;
• автоматическую компенсацию размеров.

Это значительно сокращает время подготовки обработки и уменьшает влияние человеческого фактора.

---

Эффективная система охлаждения

VMC300 оборудован системой циркуляции охлаждающей жидкости с большим баком и системой фильтрации.

Такое решение обеспечивает:

• эффективный отвод тепла;
• увеличение срока службы инструмента;
• улучшение качества обработки;
• стабильную работу при продолжительных циклах.

Система поддерживает ручной и автоматический режимы управления.

---

Работа с различными материалами

Производитель рекомендует использовать VMC300 для обработки:

• стали;
• чугуна;
• меди;
• алюминиевых сплавов;
• других конструкционных металлов.

Благодаря высокой жёсткости конструкции и сервоприводам станок подходит как для изготовления прототипов, так и для серийного производства деталей.

---

Технические характеристики

Тип оборудования: 5-осевой обрабатывающий центр с ЧПУ

Количество осей: 5

Рабочая зона:

• X — 310 мм
• Y — 180 мм
• Z — 290 мм

Размер рабочего стола: 550 × 180 мм

Количество Т-пазов: 3

Максимальная скорость шпинделя: 100–24 000 об/мин

Мощность шпинделя: 2,2 кВт

Конус шпинделя: ISO20

Автоматическая смена инструмента: 10 инструментов

Диаметр инструмента: 1–13 мм

Пневмосистема: 0,6 МПа

Точность позиционирования: 0,02 мм

Повторяемость: 0,01 мм

Максимальная скорость осей A/C: 30 об/мин

Точность поворотных осей: ±1 угловая минута

Повторяемость поворотных осей: 20 угловых секунд

Максимальная скорость перемещения: 8000 мм/мин

Максимальная рабочая подача: 4000 мм/мин

Приводы X/Y/Z: AC Servo 750 Вт

Приводы A/C: AC Servo 200 Вт

Передача: шарико-винтовая

Направляющие: высокоточные линейные

Электропитание: 220/110 В (стандарт) или 380 В с системами Siemens/FANUC

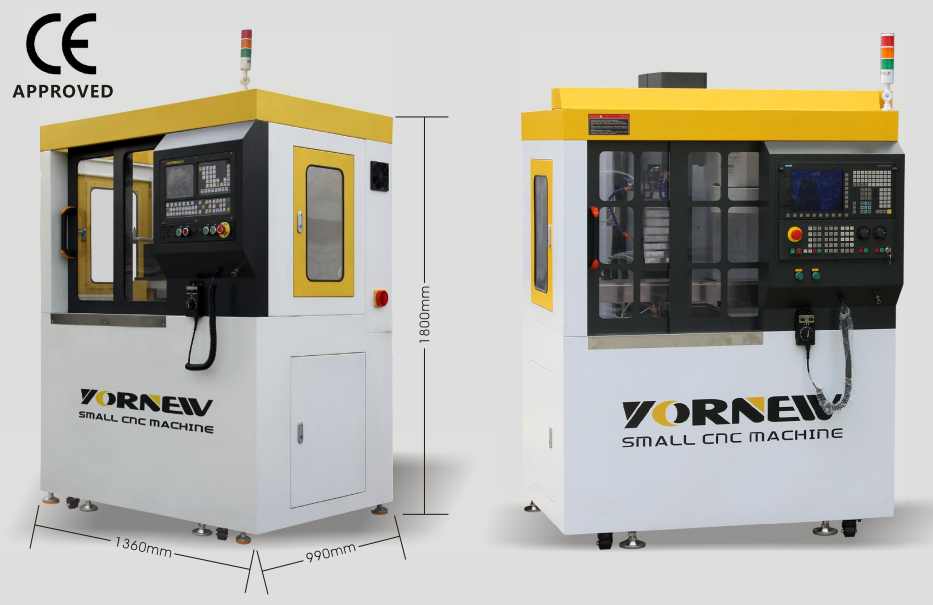

Габариты: 1360 × 990 × 1800 мм

Вес: 650 кг.

---

Преимущества Yornew VMC300

• полноценная одновременная 5-осевая обработка;
• поддержка RTCP;
• промышленная система управления;
• совместимость с Siemens и FANUC;
• шпиндель 2,2 кВт до 24 000 об/мин;
• автоматическая смена инструмента на 10 позиций;
• литая чугунная конструкция;
• сервоприводы по всем пяти осям;
• автоматическое измерение инструмента и заготовки (опция);
• высокоточные линейные направляющие;
• система охлаждения с фильтрацией;
• работа с различными металлами;
• подходит для обучения, прототипирования и промышленного производства.

---

Yornew VMC300 — компактный 5-осевой центр для профессиональной обработки

Yornew VMC300 сочетает промышленную точность, полноценную пятиосевую обработку и высокий уровень автоматизации в компактном корпусе.

Благодаря современному контроллеру, автоматической смене инструмента, сервоприводам и жёсткой литой конструкции станок позволяет эффективно изготавливать детали сложной геометрии, сокращать время обработки и повышать качество готовой продукции.

Это универсальное решение для предприятий, инженерных лабораторий и образовательных центров, которым необходим профессиональный 5-осевой обрабатывающий центр с широкими возможностями модернизации и высокой производительностью.
