Yornew VMC200 — компактный настольный обрабатывающий центр с ЧПУ

Профессиональная фрезерная обработка в компактном формате

Yornew VMC200 — компактный 3-осевой обрабатывающий центр с ЧПУ, разработанный для небольших производств, инженерных лабораторий, образовательных учреждений, мастерских и специалистов, которым требуется высокая точность, автоматическая смена инструмента и полноценные возможности промышленной фрезерной обработки.

Станок может устанавливаться на рабочую поверхность или комплектоваться отдельной промышленной тумбой. В стандартной конфигурации VMC200 работает по трём осям, а при необходимости может быть дополнен опциональной четвёртой осью.

Благодаря жёсткой литой конструкции, серводвигателям, высокоскоростному шпинделю и автоматическому магазину на шесть инструментов VMC200 подходит для изготовления прототипов, функциональных деталей, рекламных изделий, художественных объектов и небольших серий продукции.

---

Для кого подходит Yornew VMC200

Станок станет практичным решением для:

• небольших производственных предприятий;
• инженерных и конструкторских бюро;
• мастерских по изготовлению прототипов;
• технических колледжей и университетов;
• учебных центров ЧПУ;
• исследовательских лабораторий;
• рекламных производств;
• художественных мастерских;
• сервисных центров;
• частных инженеров и разработчиков.

---

Почему выбирают Yornew VMC200

Полноценный 3-осевой обрабатывающий центр

VMC200 предназначен для автоматической обработки деталей по трём линейным осям X, Y и Z.

Станок позволяет выполнять:

• фрезерование;
• сверление;
• растачивание;
• гравировку;
• обработку контуров;
• изготовление пазов и карманов;
• чистовую обработку поверхностей.

За счёт программного управления все перемещения выполняются автоматически, что помогает сократить время изготовления деталей и обеспечить стабильную повторяемость результата.

---

Возможность установки четвёртой оси

При необходимости VMC200 может быть оснащён опциональной поворотной осью.

Производитель указывает, что система поддерживает четырёхосевую интерполяцию. В конструкции дополнительной оси используется гармонический редуктор, обеспечивающий высокий момент фиксации, отсутствие обратного люфта и повышенную точность позиционирования.

Четвёртая ось позволяет:

• обрабатывать цилиндрические детали;
• выполнять фрезерование по окружности;
• создавать гравировку на вращающихся заготовках;
• сокращать количество ручных переустановок детали;
• обрабатывать несколько сторон изделия за один цикл.

---

Высокопроизводительный контроллер

Станок оснащён системой управления KY1000MC CNC Controller.

Контроллер построен на базе высокопроизводительного ARM-процессора и программируемой логики FPGA. Система поддерживает аппаратную интерполяцию и многозадачное управление в реальном времени.

В стандартную комплектацию входит электронный маховик MPG, который позволяет оператору вручную перемещать оси, выполнять пробную обработку и проверять правильность позиционирования до запуска рабочего цикла.

---

Шпиндель мощностью 2,2 кВт

Yornew VMC200 оснащён водоохлаждаемым шпинделем мощностью 2,2 кВт.

Диапазон скорости вращения составляет от 100 до 24 000 об/мин.

Такой шпиндель подходит для:

• обработки алюминия;
• фрезерования стали;
• работы с пластиковыми материалами;
• обработки древесины;
• использования инструмента небольшого диаметра;
• гравировки и чистовых операций.

Частотное управление позволяет подбирать скорость шпинделя под конкретный материал, инструмент и технологическую операцию.

---

Автоматическая смена шести инструментов

Станок оснащён автоматическим магазином на 6 инструментов.

Система позволяет последовательно выполнять различные операции без ручной замены оснастки. Например, в одной программе можно использовать инструмент для черновой обработки, чистового прохода, сверления и гравировки.

Автоматическая смена инструмента помогает:

• сократить время переналадки;
• уменьшить участие оператора;
• повысить производительность;
• автоматизировать изготовление сложных деталей;
• выполнять несколько операций за один запуск.

В конструкции используется самоблокирующийся поворотный магазин и пневматическая система смены инструмента.

---

Жёсткая литая конструкция

Корпус и рабочий стол VMC200 изготовлены из чугуна.

Литая конструкция обеспечивает:

• высокую жёсткость;
• устойчивость станка;
• эффективное гашение вибраций;
• стабильность геометрии;
• повышение качества обработанной поверхности.

Жёсткость особенно важна при работе с металлами и выполнении длительных циклов обработки.

---

Высокоточные направляющие и шарико-винтовые передачи

По всем линейным осям используются высокоточные направляющие и шарико-винтовые передачи.

Такое сочетание обеспечивает:

• плавное перемещение;
• минимальный люфт;
• точное позиционирование;
• стабильную повторяемость;
• длительный срок службы механических узлов.

Станок также оснащён полуавтоматической системой смазки, которая помогает защищать направляющие и шарико-винтовые передачи от преждевременного износа.

---

Серводвигатели по осям X, Y и Z

Все три линейные оси оснащены AC-серводвигателями.

Сервоприводы обеспечивают точное управление движением, быструю реакцию станка и стабильность подачи во время обработки.

По сравнению с системами на шаговых двигателях сервоприводы позволяют лучше контролировать положение осей и эффективнее работать при изменяющейся нагрузке.

---

Высокая скорость перемещения

Максимальная скорость перемещения VMC200 составляет 8000 мм/мин, а максимальная рабочая подача — 4000 мм/мин.

Это позволяет сократить непроизводительное время между участками обработки и повысить общую эффективность рабочего цикла.

---

Большой рабочий стол для компактного станка

Размер рабочего стола составляет 460 × 130 мм.

На поверхности предусмотрены три Т-образных паза шириной 12 мм для установки тисков, зажимов, приспособлений и других элементов фиксации заготовки.

Перемещения по осям составляют:

• X — 230 мм;
• Y — 130 мм;
• Z — 220 мм.

Такая рабочая зона подходит для изготовления небольших и средних деталей, прототипов, оснастки, рекламных элементов и учебных проектов.

---

Цветной экран и удобное управление

Система управления оснащена цветным LCD-экраном диагональю 8,4 дюйма.

Интерфейс предназначен для управления программами, настройки параметров обработки и контроля положения осей.

Функция пробной обработки с помощью электронного маховика позволяет проверить программу и траекторию до запуска автоматического цикла, снижая риск ошибок и повреждения заготовки.

---

Система охлаждения — опция

Для VMC200 доступна опциональная система подачи охлаждающей жидкости с циркуляционным баком и фильтрацией.

Она помогает:

• отводить тепло от инструмента и детали;
• улучшать качество поверхности;
• удалять стружку;
• увеличивать срок службы инструмента;
• поддерживать стабильные условия обработки.

Также производитель предлагает промышленную тумбу и автоматический датчик измерения инструмента.

---

Работа с различными материалами

На официальной странице производитель указывает, что VMC200 подходит для обработки трудных и конструкционных материалов, включая:

• алюминий;
• сталь;
• пластики;
• древесину;
• другие материалы, соответствующие возможностям станка и инструмента.

Оборудование можно использовать как для технологических экспериментов и обучения, так и для изготовления реальных функциональных деталей.

---

Совместимое программное обеспечение

Производитель указывает совместимость VMC200 с популярными CAM-системами:

• Mastercam;
• Siemens NX;
• Fusion 360;
• SolidWorks CAM.

Это позволяет создавать управляющие программы в привычной среде и интегрировать станок в существующий цифровой производственный процесс.

---

Для каких задач подходит Yornew VMC200

Станок можно использовать для изготовления:

• функциональных прототипов;
• небольших металлических деталей;
• корпусов и панелей;
• пресс-форм и мастер-моделей;
• деталей приборов;
• рекламных элементов;
• табличек и вывесок;
• гравированных изделий;
• художественных объектов;
• учебных деталей;
• индивидуальных заказов;
• малых серий продукции.

---

Технические характеристики Yornew VMC200

Тип оборудования: компактный обрабатывающий центр с ЧПУ

Стандартная конфигурация: 3 оси

Дополнительная конфигурация: опциональная 4-я ось

Перемещение по оси X: 230 мм

Перемещение по оси Y: 130 мм

Перемещение по оси Z: 220 мм

Конус шпинделя: ISO20

Автоматическая смена инструмента: 6 инструментов

Диапазон диаметра инструмента: 1–13 мм

Давление пневмосистемы: 0,6 МПа

Система управления: KY1000MC CNC Controller

Мощность шпинделя: 2,2 кВт

Скорость шпинделя: 100–24 000 об/мин

Тип двигателей осей: AC-серводвигатели

Максимальная скорость перемещения: 8000 мм/мин

Максимальная рабочая подача: 4000 мм/мин

Точность позиционирования: 0,02 мм

Повторяемость: 0,01 мм

Передача: шарико-винтовая

Направляющие: высокоточные линейные

Размер рабочего стола: 460 × 130 мм

Количество Т-пазов: 3

Ширина Т-паза: 12 мм

Материал стола: чугун

Электропитание: 230 В или 110 В AC

Масса нетто: 180 кг

Масса брутто: 230 кг

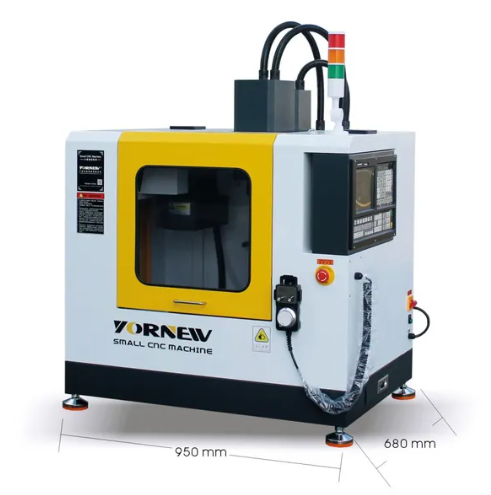

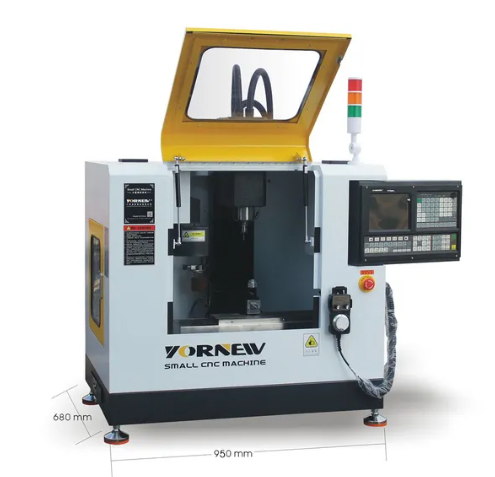

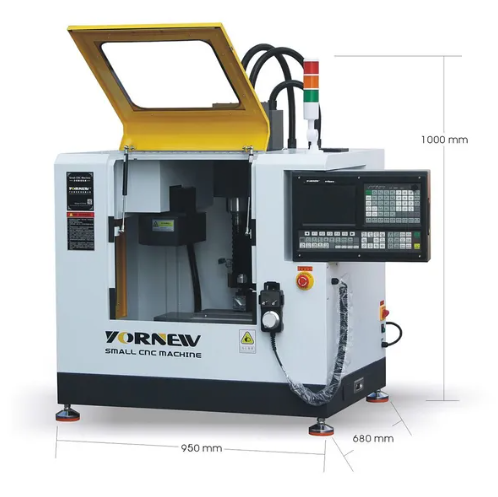

Габариты станка: 950 × 680 × 1000 мм

Размер упаковки: 1000 × 750 × 1200 мм

---

Основные преимущества Yornew VMC200

• полноценный 3-осевой обрабатывающий центр;
• возможность установки четвёртой оси;
• высокопроизводительный контроллер KY1000MC;
• шпиндель мощностью 2,2 кВт;
• скорость вращения до 24 000 об/мин;
• автоматическая смена шести инструментов;
• AC-серводвигатели по всем линейным осям;
• литая чугунная конструкция;
• высокоточные линейные направляющие;
• шарико-винтовые передачи;
• полуавтоматическая система смазки;
• цветной экран 8,4 дюйма;
• электронный маховик MPG;
• система охлаждения и датчик инструмента в качестве опций;
• подключение к сети 110 или 230 В;
• возможность настольной или напольной установки;
• совместимость с популярными CAM-системами;
• подходит для металлов, пластиков и древесины.

---

Yornew VMC200 — компактный станок с возможностями полноценного обрабатывающего центра

Yornew VMC200 объединяет высокоскоростной шпиндель, автоматическую смену инструмента, серводвигатели и жёсткую литую конструкцию в компактном корпусе.

Станок позволяет выполнять несколько операций в автоматическом режиме, работать с металлами и другими материалами, производить функциональные детали и сокращать время изготовления небольших партий.

Благодаря возможности установки четвёртой оси, системы охлаждения и автоматического датчика инструмента оборудование можно адаптировать под конкретные производственные и образовательные задачи.

Это практичное решение для компаний, лабораторий и учебных центров, которым требуется компактный, точный и функциональный обрабатывающий центр без размещения крупногабаритного промышленного оборудования.
