Yornew MX400 — компактный сверлильно-фрезерный обрабатывающий центр с ЧПУ

Производительная обработка металлов в компактном промышленном формате

Yornew MX400 — компактный сверлильно-фрезерный центр с ЧПУ, разработанный для небольших производственных предприятий, инженерных лабораторий, инструментальных участков и образовательных центров, которым необходимы высокая производительность, точность обработки и возможности полноценного промышленного оборудования.

В отличие от настольных моделей, MX400 обладает увеличенной рабочей зоной, более жёсткой конструкцией и промышленным шпинделем с конусом BT30, что позволяет выполнять обработку более крупных деталей и использовать широкий ассортимент профессионального режущего инструмента.

Благодаря автоматической смене инструмента, серводвигателям, промышленной системе управления и высокой скорости перемещений станок подходит как для изготовления единичных деталей, так и для мелкосерийного производства.

---

Для кого подходит Yornew MX400

Станок станет отличным решением для:

• машиностроительных предприятий;
• инженерных и конструкторских бюро;
• инструментальных производств;
• мастерских по изготовлению прототипов;
• предприятий малого и среднего бизнеса;
• технических колледжей и университетов;
• исследовательских лабораторий;
• сервисных центров;
• производителей технологической оснастки;
• предприятий, выпускающих небольшие серии деталей.

---

Почему выбирают Yornew MX400

Увеличенная рабочая зона

MX400 обладает рабочей областью:

• X — 400 мм;
• Y — 500 мм;
• Z — 200 мм.

По сравнению с компактными настольными моделями станок позволяет обрабатывать значительно более крупные заготовки, что делает его универсальным решением для производства корпусов, плит, оснастки, приспособлений и функциональных деталей.

---

Промышленный шпиндель BT30

В стандартной комплектации станок оснащается шпинделем BT30 мощностью 3 кВт с максимальной скоростью вращения 6000 об/мин.

Для задач высокоскоростной обработки производитель предлагает альтернативную конфигурацию:

• шпиндель мощностью 4,5 кВт;
• скорость вращения до 24 000 об/мин.

Использование конуса BT30 обеспечивает совместимость с промышленной инструментальной оснасткой и позволяет выполнять:

• фрезерование;
• сверление;
• нарезание резьбы;
• гравировку;
• обработку цветных и чёрных металлов.

---

Автоматическая смена инструмента

MX400 оборудован автоматическим магазином на 8 инструментов.

Автоматическая смена инструмента позволяет выполнять несколько операций подряд без участия оператора, сокращая время обработки и повышая производительность оборудования.

Это особенно важно при изготовлении сложных деталей, где требуется использование нескольких типов режущего инструмента.

---

Высокопроизводительная система управления

Производитель оснащает MX400 современной системой управления с поддержкой четырёх осей.

Стандартная комплектация включает:

• электронный маховик MPG;
• многоязычный интерфейс;
• предустановленный интерфейс подключения четвёртой оси.

Это делает оборудование удобным как для производственных задач, так и для обучения работе с современными станками с ЧПУ.

---

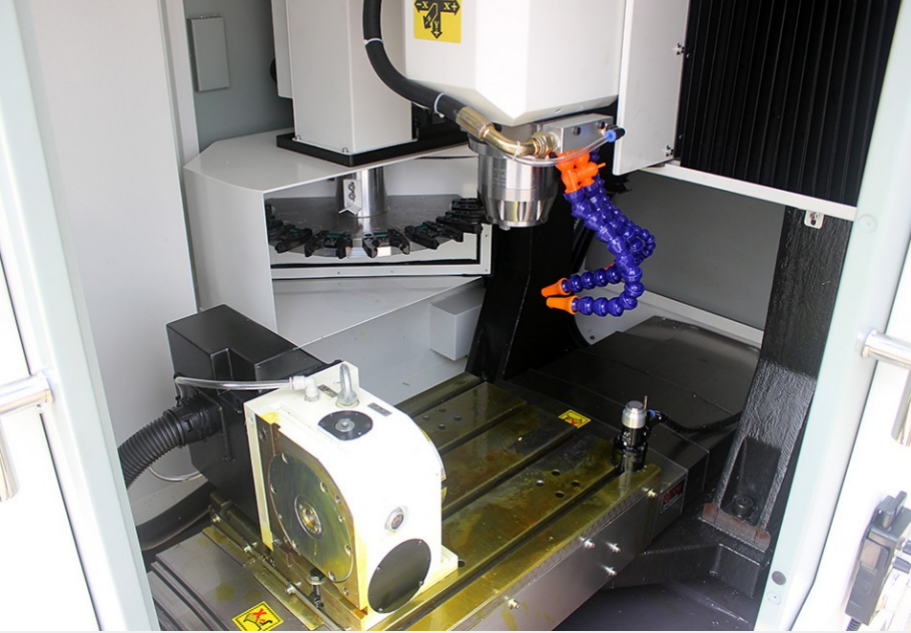

Возможность подключения четвёртой оси

В конструкции предусмотрен готовый интерфейс для подключения поворотной четвёртой оси.

Это позволяет значительно расширить возможности обработки:

• цилиндрических деталей;
• валов;
• элементов сложной формы;
• круговой гравировки;
• обработки нескольких сторон заготовки.

Такое решение делает MX400 более универсальным без необходимости замены оборудования.

---

Высокоточные сервоприводы

По всем линейным осям используются AC-серводвигатели:

• X и Y — 0,75 кВт;
• Z — 1,2 кВт.

Сервоприводы обеспечивают:

• плавное перемещение;
• высокую динамику;
• точное позиционирование;
• стабильную повторяемость обработки.

Максимальная скорость быстрых перемещений достигает:

• X/Y — 35 000 мм/мин;
• Z — 25 000 мм/мин.

Рабочая подача составляет до 10 000 мм/мин.

---

Жёсткая промышленная конструкция

Основа станка изготовлена из высококачественного литого чугуна.

Конструкция включает:

• высокоточные линейные направляющие;
• шарико-винтовые передачи;
• автоматическую систему смазки.

Жёсткая станина эффективно гасит вибрации, повышает стабильность обработки и способствует сохранению высокой точности даже при интенсивной эксплуатации.

---

Работа с широким спектром материалов

Производитель рекомендует использовать MX400 для обработки:

• меди;
• стали;
• алюминия;
• нержавеющей стали;
• железа.

Станок поддерживает:

• сверление;
• нарезание резьбы;
• фрезерование;
• гравировку;
• комплексную механическую обработку деталей.

---

Система охлаждения и автоматическая смазка

В стандартную комплектацию входят:

• поддон для охлаждающей жидкости;
• форсунки подачи СОЖ;
• автоматическая система смазки.

Такое решение помогает увеличить ресурс направляющих и режущего инструмента, улучшить качество обработки и обеспечить стабильную работу оборудования при длительных производственных циклах.

---

Технические характеристики Yornew MX400

Тип оборудования: компактный сверлильно-фрезерный центр с ЧПУ

Количество осей: 3

Подготовка под 4-ю ось: есть

Рабочая зона:

• X — 400 мм
• Y — 500 мм
• Z — 200 мм

Размер рабочего стола: 400 × 500 мм

Максимальная нагрузка на стол: 200 кг

Тип шпинделя: BT30

Стандартный шпиндель:

• мощность — 3 кВт;
• скорость — до 6000 об/мин.

Опциональный шпиндель:

• мощность — 4,5 кВт;
• скорость — до 24 000 об/мин.

Автоматическая смена инструмента: 8 инструментов

Диаметр инструмента: 1–16 мм

Цанговый патрон: ER25

Пневмосистема: 0,5 МПа

Повторяемость: ±0,01 мм

Приводы X/Y: AC Servo 0,75 кВт

Привод Z: AC Servo 1,2 кВт

Максимальная скорость перемещения:

• X/Y — 35 000 мм/мин;
• Z — 25 000 мм/мин.

Максимальная рабочая подача: 10 000 мм/мин

Передача: шарико-винтовая

Направляющие: высокоточные линейные

Электропитание: трёхфазная сеть 380 В

Масса: 2000 кг (нетто), 2100 кг (в упаковке)

Габариты: 1400 × 1100 × 2000 мм.

---

Основные преимущества Yornew MX400

• увеличенная рабочая зона 400 × 500 × 200 мм;
• промышленный шпиндель BT30;
• стандартный шпиндель 3 кВт или высокоскоростная версия 4,5 кВт;
• автоматическая смена инструмента на 8 позиций;
• подготовка под четвёртую ось;
• высокопроизводительная система управления;
• электронный маховик MPG;
• серводвигатели по всем линейным осям;
• высокая скорость перемещений;
• автоматическая система смазки;
• система подачи охлаждающей жидкости;
• высокоточные линейные направляющие;
• шарико-винтовые передачи;
• обработка стали, алюминия, меди и нержавеющей стали;
• промышленная литая конструкция;
• подходит для производства, прототипирования и обучения.

---

Yornew MX400 — компактный обрабатывающий центр для серьёзных производственных задач

Yornew MX400 сочетает производительность промышленного обрабатывающего центра с относительно компактными размерами, позволяя эффективно выполнять широкий спектр операций по механической обработке металлов.

Благодаря увеличенной рабочей зоне, шпинделю BT30, автоматической смене инструмента, сервоприводам и возможности подключения четвёртой оси станок одинаково хорошо подходит для изготовления прототипов, мелкосерийного производства, инженерных разработок и образовательных программ.

Это универсальное решение для предприятий, которым требуется надёжный, производительный и компактный сверлильно-фрезерный центр с возможностью дальнейшего расширения функциональности.

Получите консультацию

Свяжитесь с нашими специалистами, чтобы подобрать оптимальную комплектацию Yornew MX400, выбрать тип шпинделя, дополнительную четвёртую ось и инструментальную оснастку под задачи вашего производства.
