Yornew CK210 — компактный учебный токарный станок с ЧПУ для практической подготовки и точной обработки

Возможности промышленного токарного оборудования в компактном формате

Yornew CK210 — компактный двухосевой токарный станок с ЧПУ, предназначенный для образовательных учреждений, учебных центров, инженерных лабораторий и небольших производственных мастерских.

Станок позволяет обучать программированию, настройке и эксплуатации токарного оборудования на реальных деталях, а также выполнять точение, обработку торцов, растачивание, изготовление конических поверхностей и нарезание резьбы.

CK210 оснащён промышленной системой управления KY980Tc, сервоприводами осей X и Z, автоматической четырёхпозиционной инструментальной головкой, системой охлаждения и закрытой рабочей зоной. Компактная конструкция и питание от однофазной сети 110 или 220 В упрощают размещение оборудования в учебной лаборатории или небольшой мастерской.

---

Для кого подходит Yornew CK210

Станок станет практичным решением для:

• технических колледжей и университетов;
• центров профессионального образования;
• учебных классов ЧПУ;
• корпоративных центров подготовки операторов;
• STEAM-лабораторий;
• инженерных и исследовательских подразделений;
• мастерских по изготовлению прототипов;
• небольших металлообрабатывающих производств;
• конструкторских бюро;
• сервисных и ремонтных мастерских.

Производитель позиционирует CK210 как компактный токарный станок для обучения, профессиональной подготовки и обработки небольших деталей.

---

Почему выбирают Yornew CK210

Полноценная двухосевая токарная обработка

Yornew CK210 выполняет автоматическую обработку по осям X и Z.

Станок позволяет выполнять:

• наружное точение;
• внутреннее растачивание;
• подрезку торцов;
• обработку конических поверхностей;
• прорезание канавок;
• снятие фасок;
• нарезание резьбы;
• изготовление цилиндрических деталей.

Максимальный диаметр вращения над станиной составляет 210 мм, а перемещения по осям достигают 100 мм по X и 300 мм по Z.

---

Промышленная система управления KY980Tc

В стандартной комплектации CK210 оснащается токарной системой ЧПУ KY980Tc.

Контроллер поддерживает международные стандартные G- и M-коды, многоязычный интерфейс и работу с управляющими программами, подготовленными в CAD/CAM-системах.

Производитель рекомендует использовать:

• Mastercam;
• UG;
• Fusion 360.

Это позволяет встроить станок в современный цифровой процесс подготовки производства и обучать студентов работе с теми же принципами программирования, которые применяются на промышленном оборудовании.

---

Электронный маховик MPG

В стандартную комплектацию входит электронный маховик MPG.

С его помощью оператор может:

• вручную перемещать оси;
• точно подводить инструмент к заготовке;
• задавать рабочие координаты;
• проверять позиционирование;
• выполнять пробный проход перед автоматической обработкой.

Функция пробного перемещения особенно полезна в процессе обучения и при настройке единичных деталей.

---

Автоматическая смена инструмента

CK210 стандартно оснащён автоматической четырёхпозиционной инструментальной головкой.

В качестве опции производитель предлагает исполнение на восемь инструментов.

Автоматическая смена позволяет заранее установить несколько резцов и последовательно выполнять разные операции в рамках одной управляющей программы. Это сокращает время переналадки, уменьшает количество ручных действий и позволяет обучаться полноценному автоматизированному циклу обработки.

---

Сервоприводы осей X и Z

Перемещения по осям X и Z выполняются AC-серводвигателями мощностью 400 Вт.

Сервоприводы обеспечивают:

• точное управление положением осей;
• стабильную рабочую подачу;
• плавное перемещение;
• быструю реакцию на команды контроллера;
• повторяемость обработки.

Максимальная скорость холостого перемещения составляет 8000 мм/мин, а рабочая подача — до 2000 мм/мин.

---

Шпиндель с программным управлением скоростью

Техническая таблица производителя указывает шпиндельный двигатель мощностью 1100 Вт и диапазон скорости вращения от 300 до 1750 об/мин.

Скорость шпинделя задаётся через управляющую программу, что позволяет автоматически выбирать режим вращения под конкретную операцию, материал и диаметр заготовки.

Сквозное отверстие шпинделя составляет 26 мм, а присоединительный конус — MT4.

---

Возможность нарезания резьбы

Шпиндель оснащён энкодером, синхронизирующим его вращение с перемещением режущего инструмента.

Благодаря этому CK210 позволяет выполнять программное нарезание резьбы и использовать станок для изготовления валов, втулок, переходников и других деталей с резьбовыми элементами.

---

Самоцентрирующийся патрон диаметром 100 мм

В стандартной конфигурации используется трёхкулачковый самоцентрирующийся патрон диаметром 100 мм.

В качестве опции доступен четырёхкулачковый патрон.

Корпус шпиндельного узла изготовлен из чугуна, что способствует жёсткости, устойчивости и сохранению точности при обработке.

---

Задняя бабка

CK210 оснащён задней бабкой с конусом MT2.

Она позволяет поддерживать длинные заготовки при обработке в центрах и повышает устойчивость деталей, длина которых требует дополнительной опоры.

Диаметр пиноли составляет 26 мм, а её ход — 25 мм.

---

Жёсткая литая конструкция

Основные элементы станка изготовлены из качественного чугуна.

Литая конструкция обеспечивает:

• жёсткость оборудования;
• устойчивость во время обработки;
• снижение вибраций;
• стабильность геометрии;
• повышение качества поверхности детали.

Станок также оснащён высокопрочными направляющими и шарико-винтовыми передачами.

---

Система смазки направляющих

В конструкции предусмотрена система смазки направляющих и шарико-винтовых передач.

Регулярная подача смазочного материала снижает износ механических узлов, поддерживает плавность перемещения и помогает увеличить срок службы оборудования.

---

Циркуляционная система охлаждения и фильтрации

CK210 оснащён системой подачи охлаждающей жидкости с циркуляционным баком и фильтрацией.

Охлаждение помогает:

• отводить тепло от инструмента и заготовки;
• удалять загрязнения и мелкую стружку;
• снижать износ режущего инструмента;
• улучшать качество поверхности;
• поддерживать стабильные режимы обработки.

Управлять системой можно вручную или автоматически через G-код.

---

Закрытая рабочая зона

Станок выполнен в закрытом защитном корпусе с системой блокировки дверцы.

При открывании рабочей зоны контроллер останавливает выполнение операций. Такая конструкция помогает удерживать стружку и охлаждающую жидкость внутри станка и повышает безопасность эксплуатации в учебных аудиториях.

---

Подключение к однофазной сети

Yornew CK210 работает от сети:

• 110 В AC;
• 220 В AC.

Однофазное питание упрощает установку станка в учебных лабораториях, мастерских и небольших производственных помещениях, где отсутствует трёхфазная сеть.

---

Работа с различными материалами

Официальная страница производителя заявляет возможность обработки различных материалов — от пластиков до металлов.

CK210 предназначен для работы с:

• алюминиевыми сплавами;
• латунью;
• сталью;
• нержавеющей сталью;
• титаном;
• пластиками.

Режимы обработки необходимо подбирать с учётом свойств материала, геометрии инструмента и требований к готовой детали.

---

Для каких задач подходит Yornew CK210

Станок можно использовать для изготовления:

• валов;
• втулок;
• осей;
• штифтов;
• переходников;
• дистанционных колец;
• небольших фланцев;
• резьбовых элементов;
• цилиндрических корпусов;
• деталей приборов и механизмов;
• учебных образцов;
• функциональных прототипов;
• небольших серий комплектующих.

---

Технические характеристики Yornew CK210

Тип оборудования: компактный двухосевой токарный станок с ЧПУ

Система управления: KY980Tc Turning CNC System

Опциональная система управления: SINUMERIK 808D

Максимальный диаметр вращения над станиной: 210 мм

Диаметр патрона: 100 мм

Скорость шпинделя: 300–1750 об/мин

Сквозное отверстие шпинделя: 26 мм

Конус шпинделя: MT4

Мощность шпиндельного двигателя: 1100 Вт

Перемещение по оси X: 100 мм

Перемещение по оси Z: 300 мм

Приводы осей X/Z: AC-серводвигатели 400 Вт

Максимальная скорость перемещения: 8000 мм/мин

Максимальная рабочая подача: 2000 мм/мин

Автоматическая смена инструмента:

• стандартно — 4 инструмента;
• опционально — 8 инструментов.

Размер токарного инструмента: 12 × 12 мм

Конус задней бабки: MT2

Диаметр пиноли задней бабки: 26 мм

Ход пиноли задней бабки: 25 мм

Точность позиционирования: 0,03 мм

Повторяемость: 0,02 мм

Электропитание: 110 или 220 В AC

Масса нетто: 220 кг

Масса брутто: 250 кг

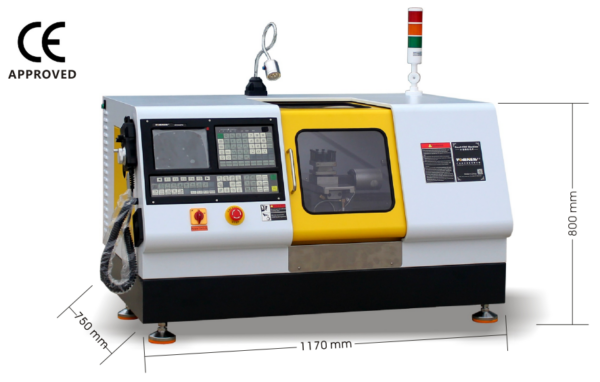

Габариты станка: 1170 × 750 × 800 мм

Размер упаковки: 1200 × 860 × 1000 мм.

---

Основные преимущества Yornew CK210

• компактная двухосевая конструкция;
• промышленная система управления KY980Tc;
• поддержка стандартных G- и M-кодов;
• автоматическая инструментальная головка на четыре позиции;
• опциональная головка на восемь инструментов;
• AC-сервоприводы осей X и Z;
• шпиндель с программным управлением скоростью;
• возможность нарезания резьбы;
• энкодер шпинделя;
• трёхкулачковый патрон диаметром 100 мм;
• задняя бабка с конусом MT2;
• литая чугунная конструкция;
• высокопрочные направляющие;
• шарико-винтовые передачи;
• система смазки;
• циркуляционное охлаждение с фильтрацией;
• закрытая рабочая зона с блокировкой;
• электронный маховик MPG;
• питание от однофазной сети;
• подходит для обучения и обработки небольших деталей.

---

Yornew CK210 — практическое обучение на реальном токарном оборудовании

Yornew CK210 сочетает промышленную систему управления, автоматическую смену инструмента, сервоприводы и жёсткую литую конструкцию в компактном корпусе.

Станок позволяет выстроить полноценное практическое обучение: от создания управляющей программы и настройки координат до токарной обработки, нарезания резьбы и контроля готовой детали.

При этом CK210 можно использовать не только как учебное оборудование, но и как рабочий станок для прототипирования, изготовления единичных деталей и выпуска небольших серий.

Это практичное решение для образовательных учреждений, инженерных лабораторий и мастерских, которым необходим компактный и функциональный токарный станок с ЧПУ.
